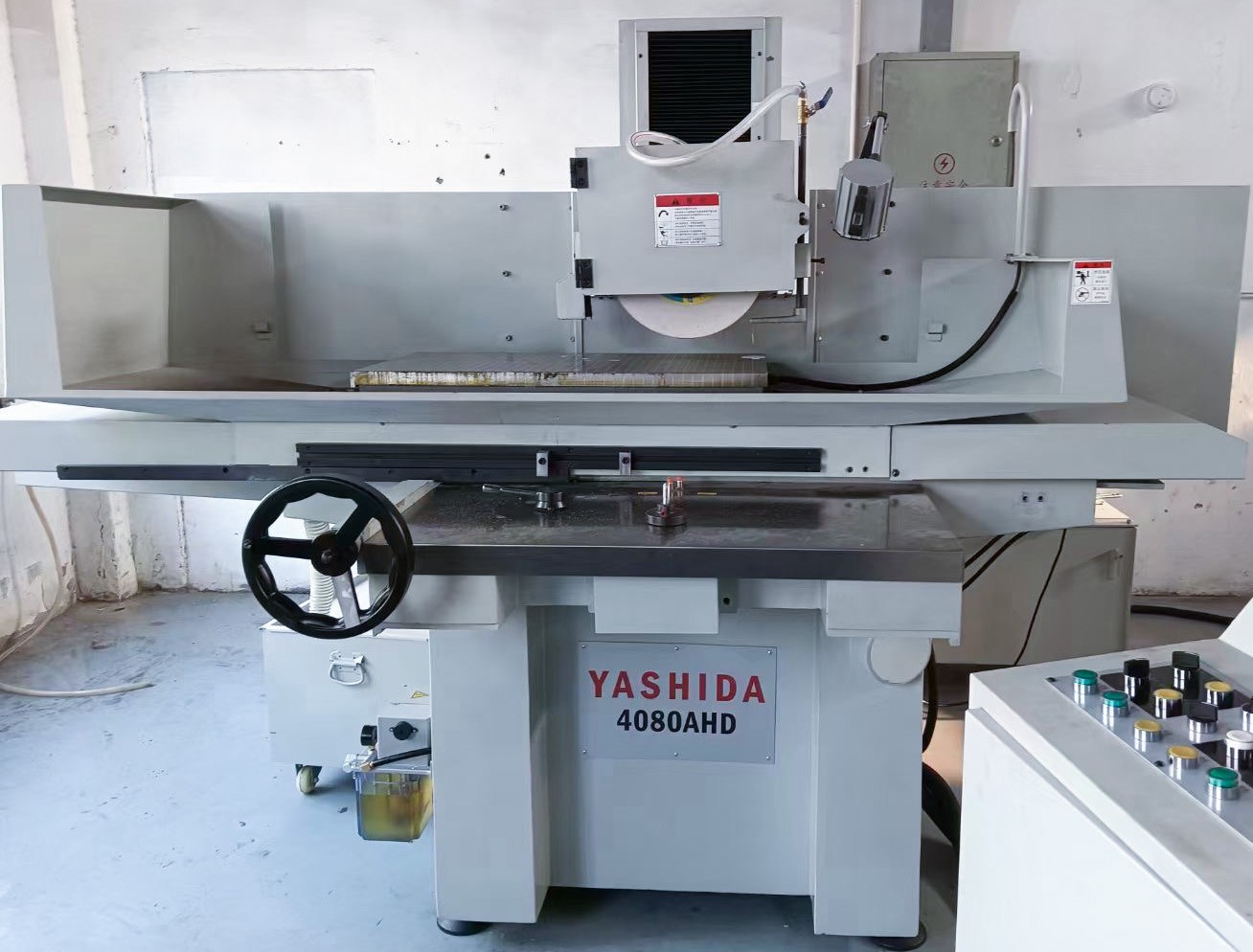

平面磨床在長期運行中，電磁吸盤故障是最常見的停機原因之一。當工件突然無法吸附或僅能吸住大型工件卻無法穩固小型工件時，整個加工流程便陷入癱瘓。

此類故障常因整流二極管損壞或線圈老化導致，盲目更換整塊磁盤成本高昂，而系統化維修可節省60%以上的維護費用。本文將詳解從故障診斷到預防維護的全流程解決方案。

一、故障診斷：從現象到根源

當按下砂輪電機按鈕并啟動電磁吸盤開關時，若工件無法吸合且砂輪電機同時無法啟動，通常是繼電器的接點聯鎖保護機制被觸發，明確指示電磁吸盤系統故障

更隱蔽的問題是 “挑工件”現象：大工件能吸牢，小型工件卻吸不住。此時電路檢測常顯示“正常”，實則是吸盤內部絕緣老化或鐵芯導磁性下降的漸進性失效。此類軟性故障占維修案例的60%以上，需針對性處理。

二、六步系統化維修流程

1. 電源與接觸器檢查

打開磨床配電箱，用試電筆檢測熔斷器兩端通電狀態。萬用表調至交流500V檔測量輸入電壓，正常值應為380V。斷電后檢查交流接觸器是否存在機械卡死，摘除其線圈導線并測量電阻，表針正常指示證明線圈完好

2. 欠電壓繼電器測試

測量繼電器線圈電阻，若表針正常擺動則線圈未斷路。同步檢查繼電器機械結構是否卡滯，此部件故障會直接阻斷磁力生成

3. 整流電路電壓檢測

合上電源，萬用表切至交流擋測量變壓器副邊電壓，正常范圍127-135V。轉直流擋測整流輸出端，橋式整流應為110V直流。無電壓輸出表明整流環節故障

4. 整流二極管診斷

斷電后分別檢測四個二極管。實踐表明：約70%的電磁吸盤故障源于二極管擊穿，且多有兩個管子同時損壞

5. 元件更換操作

焊下故障二極管，更換同規格新元件。焊接時需確保接頭牢固無虛焊，避免因接觸電阻引發二次故障

6. 系統功能驗證

重新通電后，直流電壓應恢復110V。啟動吸盤測試工件吸附狀態，必要時運行設備自檢程序

三、吸力不足的專項處理技術

長期使用的吸盤磁力衰減，更換整塊磁盤成本過高。變壓器升壓技術可低成本恢復磁力：

加繞線圈：在吸盤供電變壓器線圈與鐵芯間隙處，用漆包線加繞20圈（無需拆解變壓器）

串聯升壓：將新線圈與原127V線圈串聯，注意繞組方向——接反會導致磁場短路。正確連接后電壓應升至137V左右。

效果驗證：電壓提升至137V可使老式吸盤吸力恢復至新品的90%以上，且對線圈壽命無顯著影響

四、保險熔斷疑難解析

當充退磁器保險反復燒斷時，重點排查三方面：

線纜短路：控制箱至吸盤的導線絕緣層破損（尤其接口處），使用頻率越高越易發生

線圈絕緣失效：用兆歐表檢測線圈對地絕緣電阻，正常值應＞5MΩ68

整流堆短路：嚴重時會燒毀變壓器，早期硒整流片老化后輸出電壓衰減明顯

提示：在直流輸出回路加裝輔助熔斷器，可避免二極管群損壞導致的擴大化故障

五、預防性維護策略

降低故障率的關鍵在于定期維護：

季度檢測：使用萬用表測量整流器空載電壓（130-140V）及負載電壓（≥110V）6

觸點保養：每500小時打磨接觸器接點，清除氧化層以保障導電性

鐵芯升級：服役超5年的設備建議更換納米晶鐵芯，磁導率可提升40%

環境管理：嚴防切削液滲入吸盤縫隙，避免絕緣性能下降8

密封維護：檢查線圈瀝青密封狀態，破損時需用E級以上耐熱材料重新灌注

維修的本質是價值再生。數據顯示，每2000小時進行電磁系統深度養護，可使吸盤平均壽命延長至12年，遠高于行業7年基準68。

當磁力曲線出現異常波動或保險反復熔斷時，建議使用示波器捕捉充退磁波形，結合絕緣電阻圖譜預判剩余壽命。通過精準維修與科學維保，讓每一臺平面磨床持續釋放生產力。

維護提示：定期用兆歐表檢測線圈對地電阻，低于2MΩ即需進行干燥處理
